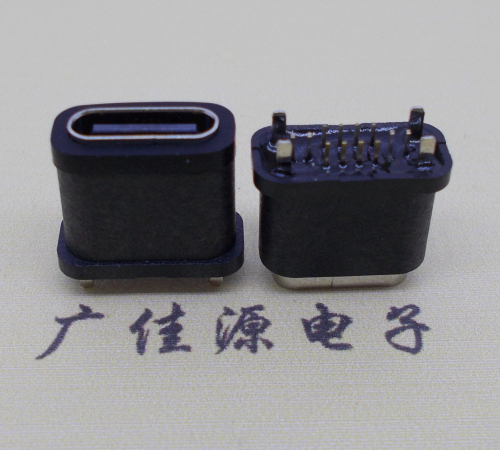

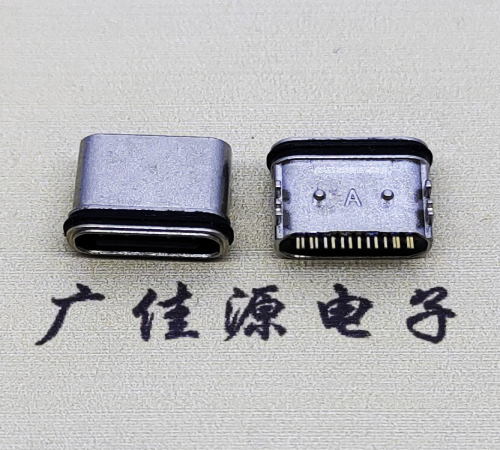

板上USB連接器.TYPE-C16P母座.防水臥式四腳插帶定位柱，TYPE-C16P是一種USB Type-C接口的母座連接器，廣泛應用于現代電子設備中。以下是關于該連接器的詳細信息
基本特性
接口類型：USB Type-C母座
引腳數：16針(16P)
方向性：支持正反插拔(無方向性)
尺寸：標準Type-C尺寸(約8.4mm×2.6mm)
電氣特性
最大電流：通常支持3A-5A電流
最大電壓：20V
數據傳輸速率：
USB 2.0模式：480Mbps
USB 3.1 Gen1：5Gbps
USB 3.1 Gen2：10Gbps
支持USB4和Thunderbolt 3/4(取決于具體型號)
機械特性
插拔壽命：通常10,000次以上
接觸電阻：<30mΩ
絕緣電阻：≥100MΩ
工作溫度：-40°C至+85°C
引腳定義
以下是TYPE-C16P母座的典型引腳定義：

引腳號 功能 說明
A1 GND 接地
A2 SSTXp1 SuperSpeed差分發送+
A3 SSTXn1 SuperSpeed差分發送-
A4 VBUS 電源(5V)
A5 CC1 配置通道1
A6 Dp1 USB 2.0差分數據+
A7 Dn1 USB 2.0差分數據-
A8 SBU1 邊帶使用1
B1 GND 接地
B2 SSRXp1 SuperSpeed差分接收+
B3 SSRXn1 SuperSpeed差分接收-
B4 VBUS 電源(5V)
B5 CC2 配置通道2
B6 Dp2 USB 2.0差分數據+
B7 Dn2 USB 2.0差分數據-
B8 SBU2 邊帶使用2
應用場景
筆記本電腦：作為充電和數據接口
智能手機：充電和數據傳輸
平板電腦：多功能接口
顯示器：視頻輸入和供電
擴展塢：多功能擴展接口
外設設備：如移動硬盤、鍵盤鼠標等
選型注意事項
電流承載能力：根據應用選擇3A或5A版本
數據傳輸需求：是否需要支持USB 3.1/3.2
安裝方式：表面貼裝(SMT)或通孔(THT)
防護等級：是否需要防水防塵設計
認證要求：如USB-IF認證等
常見問題
TYPE-C16P是否支持視頻輸出？ A：是的，通過DisplayPort Alternate Mode可支持視頻輸出。
如何區分3A和5A版本？ A：5A版本通常有
