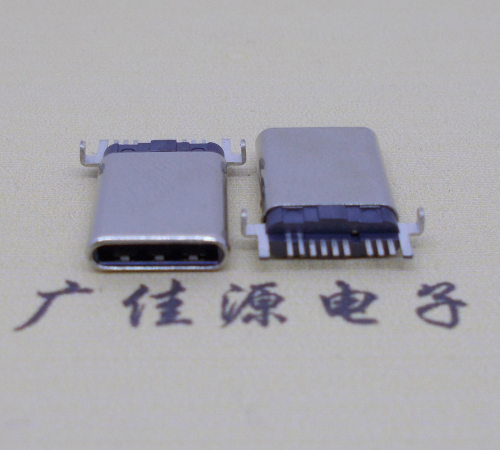

產品名稱：供應type c12p單排貼片U盤公頭/插頭/公座連接器

產品型號：typec公座

產品簡介：

供應usb type c12p外殼插板/單排電源引腳端子編帶貼片,U盤專用公頭/插頭/公座,外殼拉伸/鉚合可選,總長度12.2mm/外露11.5mm,過3A電流傳輸速度穩定,是type c充電公頭精選之一。

上一產品：type c16p拉伸插頭/公頭,夾0.8板過大電流
下一產品：usb type c貼片公頭,外型鉚合type c插頭連接器

usb type c12pU盤公頭材質說明如下:
Specification:
1.Electrical Characteristics:
Contact Current Rating: 3Amperes Max.
Rated Voltage: 30V Max.
Dielectric Withstanding Voltage: AC 100V r.m.s.
Insulation Resistance: 100 M? Minimum.
Contact Resistance: 40 m? Maximum.
2.Environmental:
Operating Temperature: -30°C~+85°C.
3.Mechanical Characteristics:
Insertion Force: 5~20Nf.
Withdrawal Force: 8~20Nf.
Durability Cyeles: 10000 Cyeles.
type c貼片公頭

usb type c公頭連接器端一般都是使用在線材上的，如我們常見的手機充電用的usb數據線，它就是由兩個usb公頭（USB-AF公頭及micro usb公頭）和一些銅線連接而成的，而具體到線材與公頭的焊接規格，多以焊線式及刺破式為主，而隨著近些年來智能移動設備的興起，相關產品的周邊設備也如”雨后春筍“般地發展起來，市場上出現了很多新的外設產品，而這些周邊外設的生產商隨著產品的不斷發展及多樣化，對于公頭端的封裝焊板規格也提出了更多的規格要求，而type c公頭usb3.1連接器憑借其所支持的高頻數據傳輸，大電流快速充電及正反隨意插拔等新特新，更是成為了數碼消費品市場上的”寵兒“，而type c連接器的生產制造商為了滿足市場對于產品多樣化的需求，提高所裝配產品的一次性良品率和縮短產品的加工時間，在這一增一減的過程中，生產效率得到了提升，而這一切正是由于其采用貼片式的焊接工藝，把原先需要人工操作的部分，全部交給了SMT回流焊機來完成，產線人員所要做的就是將裝有貼片式板端type c公頭的料盤放上料帶。最后，列出該款產品的所用材料：五金外殼（高強度不銹鋼材質），引腳端子（高導銅），塑膠主體（環保耐高溫LCP塑膠）。

解說type c公頭包括屏蔽殼、塑膠主體、第一端子和第二端子；屏蔽殼設置有第一貫通孔；塑膠主體設置有第二貫通孔；第一端子包括第一組金手指，解說第一端子設置有第一凸部，第一凸部沿垂直于第一組金手指方向延伸；解說第二端子設置有第一凹部，解說第二端子包括第二組金手指，解說第一凹部沿垂直于所述第二組金手指方向延伸；解說第一凸部容納于解說第一凹部，解說第一端子與解說第二端子連接后穿過解說第二貫通孔并與解說塑膠主體連接，解說第一組金手指正對應解說第二組金手指；解說塑膠主體穿過解說第一貫通孔并與解說屏蔽殼連接；防止導電液體從第一組金手指所在的一端穿過解說第一端子引起解說type c公頭短路或銹蝕。
