產品名稱：供應Micro USB 5pin反向兩腳貼板B型直邊CAD圖紙

產品型號：MICRO反向母座

產品簡介：

廠家專供MICRO USB反舌貼片腳總長8.9MM,直口無邊接觸點6.9MM,總厚度2.46MM,引腳端子鍍金0.8MM,B型反向兩腳SMT無柱平口,編帶一盤1.5K,高品質MICRO USB接口專業制造商,服務好,交期短,產品均符合SGS環保要求,可靠優質價格,有需求著來電質詢相關反向系列批發。

上一產品：專供新款MICRO USB母座 B型口反向兩腳SMT無柱
下一產品：牛角型MICRO反向母座DIP1.8MM加長引腳端子1.0MM

MICRO USB反向母座其它說明:
Note:
1.Material:
1.1 Housing: High temperature
thermoplastic with g.f,UL94v-0
1.2 Contact: copper alloy,t=0.15mm
1.3 Shell: copper alloy&SUS
2.Specification:
2.1 Current rating: 1 A Max.
2.2 Dielectric withstanding
voltage: 100 V(ac) for 1 min.
2.3 Contact resistance: 30 mW Max.
2.4 Insulation resistance: 100 MW Min.
2.5 Total mating force: 3.57 Kgf Max.
2.6 Total unmating force: 1.0 Kgf Min.0.81~2.05
Kgf Min.after 10000 insertion/extration cycles
2.7 Temperature range: -30°C~80°C

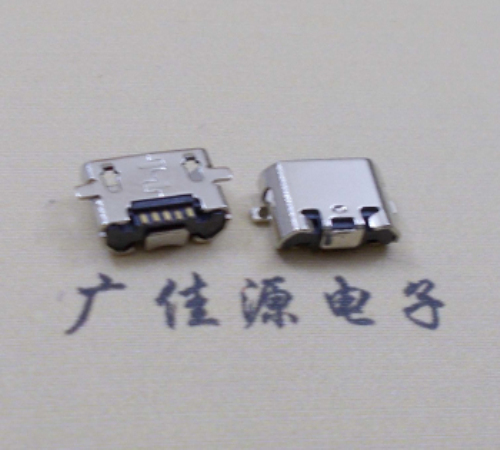

MICRO USB反向貼板直邊

MICRO USB的PCB板怎樣設計一體化呢！

電路板尺寸日漸縮小，電路功能更強，時鐘速度和器件上升時間卻越變越快，高速設計已成為設計過程的重要部分。要解決MICRO USB在PCB板設計中日益普遍的高速設計問題，關鍵要以信號分析為基礎，結合設計末期的快速校驗來實現一種綜合的設計方法。本文介紹Innoveda推出的一體化高速PCB設計流程。

大多數設計工程師都熟悉高速電路設計中的可靠性問題，但在解決關鍵電路網絡中的可靠性問題時仍然憑借經驗，很少將高速分析結合到設計中去。然而高速設計問題已不容忽視，GHz級系統時鐘、高速系統總線、越來越小的物理尺寸，尤其是器件低于納秒級的上升沿時間，使得即使最普通的電路板設計都具有信號完整性等問題。

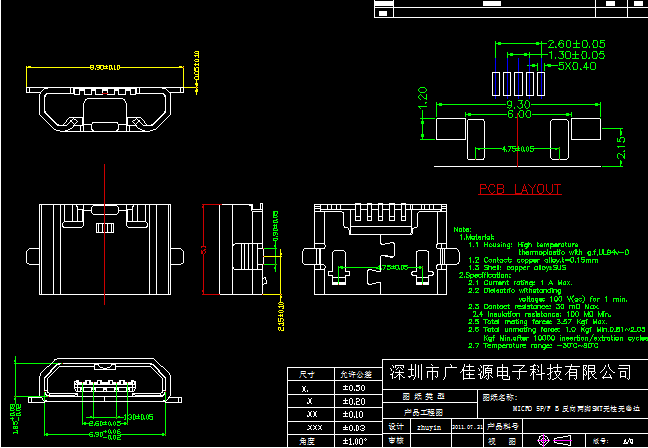

MICRO USB 5PIN反向SMT貼板CAD圖紙

然而，幾乎沒有任何設計環境可以適應這些新的設計要求。當前的典型設計環境大都是面向設計后期，以電路板繪制為主要考慮因素。設計工具提供商現在開始著手應對這些新的設計挑戰。但是設計工程師們需要一個全新的方法來解決設計中日益突出的高速設計問題，采用該方法，設計工程師在設計的早期就可以解決問題。

廣佳源公司自創業以來，一直秉承【人，誠，專】的經營理念，致力于建立信任，尊重，專業的工作環境，培養高度敬業快樂的員工，以最用心的精神讓顧客得到最高品質的服務；因為我們堅持企業永績的原動力來自于客戶的滿意度。廣佳源電子堅持一貫為尊的服務精神，滿足客戶多元化需求，以最負責的態度帶給客戶最周全的服務，并將客戶視為成長路上永遠的伙伴。
